防爆压力/液位变送器
发布日期：2025-02-14 | 来源：烨立工控
烨立是专业扩散硅压力变送器生产厂家。YEH-2088防爆压力变送器灵敏度高、精度高、抗过载能力强。扩散硅压力变送器采用进口传感器制造，传感器和放大电路高度集成；防爆扩散硅压力变送器采用压铸合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。| 检验报告 | |
| 产品名称： | 防爆压力/差压变送器 |
| 型号规格： | YEH-2088/3351 |
| 委托单位： | 杭州烨立科技有限公司 |
| 检验类别： | 型式检验 |
煤炭科学技术研究院有限公司检测中心(原煤炭科学研究总院检测中心)(国家安全生产北京矿山井巷设备与矿用油品检测检验中心)
（压力变送器防爆合格证，注：检测报告详见下方 “附件1、附件2”）
工作原理：YEH-2088防爆压力变送器选用进口压力芯片，敏感元件采用扩散硅离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4~20MA输出。
功能特点：
◆稳定性好，满度、零位长期稳定性可达0.25%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.25%FS，在整个允许工作温度范围内低于0.5%FS。
具有反向保护、限流保护电路，在安装时正负极接反不会损坏扩散硅压力变送器，异常时防爆扩散硅压力变送器会自动限流在35MA以内。
◆固态结构，无可动部件，高可靠性，使用寿命长
◆从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。
主要技术参数：
| 测量范围： | 0-10KPa～0-40MPa |
| zui大过载： | 标准量程的2倍 |
| 压力形式： | 表压、微差压 |
| 精度等级： | 0.5%F·S |
| 电源电压： | 24VDC |
| 负载电阻： | ≤500Ω |
| 测量介质： | 蒸汽压力或气体、液体 |
| 长期稳定性： | ±0.25% F·S/年 |
| 环境相对湿度： | 0～95% |
| 补偿温度： | 0～80℃ |
| 工作温度： | -20～70℃（可定制高温，zui高1500°C） |
| 防爆等级： | Ex d IIC T6 Gb |
结构特点：
| 外壳： | 压铸合金铝 |
| 主体结构材料： | １Cr18Ni9Ti |
| 压力接口： | Ｍ２0×１.５或用户自定 |
外型尺寸：
调试方法：
拧下扩散硅压力变送器保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（0.25极以上），即可调整，步骤如下：
◆在变送器没有加压的情况下，调节零点电阻器，使之输出电流4mA；
◆变送器加压到满量程，调节满程电阻器，使之输出电流20mA；
◆反复以上步骤两三次，直到信号正常；
◆调节完毕，拧紧保护盖。

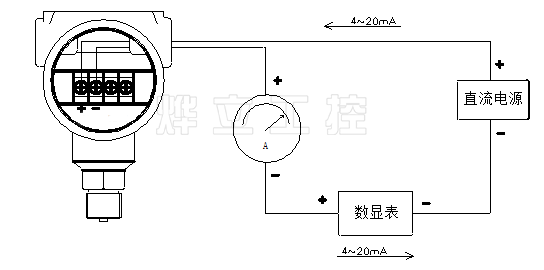

电器连接图：
注意事项：
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆不可用坚硬的物体直接挤压变送器膜片，以免损伤扩散硅压力变送器。
◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
◆接供电电源时应严格按照我公司接线说明进行连接。
◆变送器过载压力不可超过量程的200％ 。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
附件1---
煤炭科学技术研究院有限公司检测中心检验报告
NO：202054086
第 1 页共 6 页
| 产品名称 | 防爆压力/差压变送器 | 型号规格 | YEH-2088/3351 |
| 防爆标志 | Ex d IIC T6 Gb | 检验类别 | 型式检验 |
| 委托单位 | 杭州烨立科技有限公司 | 邮政编码 | / |
| 生产单位 | 杭州烨立科技有限公司 | 联系电话 | 0571-86695413 |
| 到样日期 | 2020.4. 21 | 样品状态 | 适检 |
| 样品数量 | 3 | 样品编号 | 2020054086-1〜3 |
| 检验日期 | 2020.4.23〜2020.6. 12 | 检验地点 | 防爆电气检验室 |
| 检验项数 | 8 | 生产日期 | / |
| 检验依据 |
GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》 GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》 GB/T 4208-2017《外壳防护等级（IP代码)》 |
||
|
检 验 结 果 |
依据检验依据所列项目要求，所检样品检验合格； 详细检验结果见第3〜5页。 检验专用章 签发日期2020年6月16日 |
||
| 备注 | / | ||
附件2---
防爆合格证
证号：CCRI 20.1076
| 单 位： | 杭州烨立科技有限公司 |
| 地 址： | 杭州市下城区华西路299、301号4幢728室 |
| 产品名称： | 防爆压力/差压变送器 |
| 型号规格： | YEH-2088/3351 |
| 防爆标志： | Ex d IIC T6 Gb |
| 技术文件： | Q/YLKJ 002-2019 |
| 图 号： | YEH-2088/3351-00 |
| 备 注： |
1.额定电压： DC 24V、DC 12V、DC 3.6V;
2.输出信号：4~20mA、MODBUS、 RS485 协议、HART 协议; 3.防护等级:：IP66。 |
经过上述产品图样及技术文件的审查和样品的检验，其符合以下现行国家标准：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
发 证 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
有 效 期 至：2025 年 6 月 15 日
煤炭科学技术研究院有限公司检测中心(煤炭科学研究总院检测中心)(国家安全生产北京矿山井巷设备与矿用油品检测检验中心)
注：本证仅对与送检样品一致的产品有效。
中心地址：北京市和平里青年沟路5号 电话：010-89268018
防燥合格证查询网址：http://www.ccritc.com.cn/Home
